IMPIANTI MONOBLOCCO COSTRUITI IN VETRORESINA
Impianti prefabbricati per la depurazione delle acque di scarico biologiche, dimensionati, secondo il sistema a fanghi attivi per ossidazione totale.
Impianto ideale per la depurazione degli scarichi domestici compresi tra 4 e 24 abitanti equivalenti.
CAMPI D’IMPIEGO
Per tutte le abitazioni, o le attività assimilabili come qualità di scarico, che non dispongono di allacciamento a pubblica fognatura, i nostri impianti OTV grazie all’elevata resa depurativa risolvono definitivamente il problema.

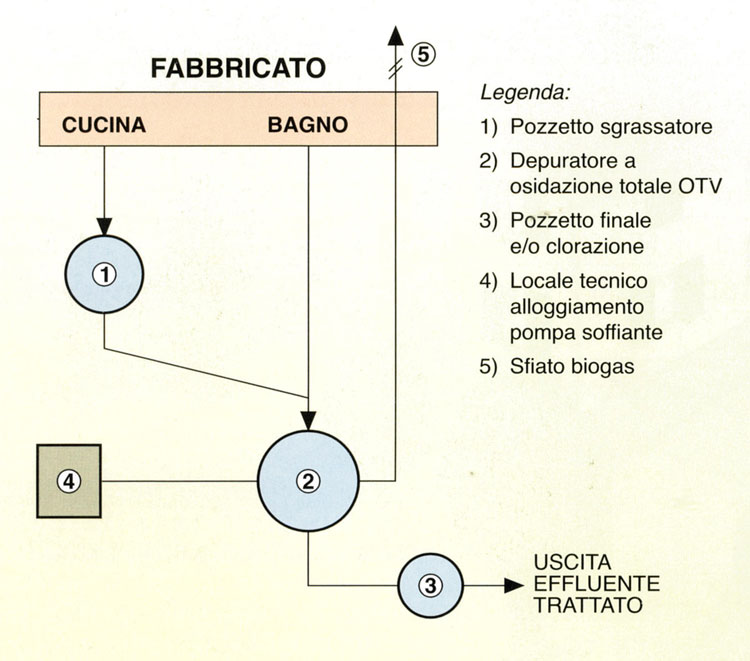

SISTEMA DI ALLACCIAMENTO
La struttura compatta e il peso contenuto rendono questo manufatto estremamente maneggevole con eccezionali doti di resistenza agli agenti chimici e biologici e una perfetta impermiabilità.
10 ANNI DI GARANZIA SUL MANUFATTO
– Minor peso e quindi maggiore maneggevolezza.
– Inattaccabile dalle sostanze aggressive e quindi perfetta tenuta.
– Maggiore stabilità della struttura alla controspinta del terreno esterno.
DESCRIZIONE DEL TRATTAMENTO
Gli impianti della serie OTV sono stati studiati e dimensionati per il trattamento dei reflui di piccole comunità. Il processo utilizzato è quello biologico a fanghi attivi per ossidazione totale. Negli Impianti si distinguono tre comparii i principali: la sedimentazione primaria, la zona di ossidazione biologica e quella di sedimentazione secondaria. Vengono forniti pre-montati nel loro componenti Interni, quali raccordi entrata-uscita-sflato, diffussori d’aria, riciclo fanghi e schiume, il kit fornito è completato dalla pompa (ossigenatore) dal timer per comando pompa, raccordi e tubazioni varie, prodrotti per gestione impianto.
| Dati tecnici | OTV 4 | OTV 6 | OTV 9 | OTV 13 | OTV 18 | OTV 24 |
DISEGNO TECNICO
Legenda:
1) vano sedimentazione primaria
2) comparto ossidazione
3) diffusore aria
4) ispezione aria
5) ispezione centrale
6) ispezione laterale
7) vano decantazione
8) riciclo fanghi air-lift
TABELLA DI PROGETTO
| OTV 4 | OTV 6 | OTV 9 | OTV 13 | OTV 18 | OTV 24 | |
Il costruttore si riserva il diritto di variare le caratteristiche senza preavviso.
EFFICIENZA DI DEPURAZIONE
L’impianto a regime di funzionamento e rispettando i valori di progetto è in grado dl rendere un affluente conforme a quanto richiesto dalla tab. 3. all. 5 del D.L. 152/99.
Le garanzie di resa depurativa hanno efficacia solo se la manutenzione e la gestione viene effettuata correttamente.
